ในฐานะซัพพลายเออร์ของโครงเหล็กเชื่อม ฉันประสบปัญหามากมายที่ลูกค้ามาหาฉันด้วยความกังวลเกี่ยวกับรอยแตกร้าวในโครงเหล็กของพวกเขา รอยแตกในโครงที่เชื่อมอาจเป็นปัญหาสำคัญ ไม่เพียงแต่ส่งผลกระทบต่อความสมบูรณ์ของโครงสร้างเท่านั้น แต่ยังอาจนำไปสู่อันตรายด้านความปลอดภัยอีกด้วย ในบล็อกนี้ ฉันจะเจาะลึกถึงสาเหตุของรอยแตกร้าวเหล่านี้ และเสนอวิธีแก้ไขปัญหาที่ใช้งานได้จริง
สาเหตุของการแตกร้าวในโครงที่เชื่อม
1. ข้อบกพร่องในการเชื่อม
สาเหตุที่พบบ่อยที่สุดประการหนึ่งของรอยแตกร้าวในโครงที่เชื่อมคือข้อบกพร่องในการเชื่อม สิ่งเหล่านี้สามารถเกิดขึ้นได้เนื่องจากเทคนิคการเชื่อมที่ไม่เหมาะสม พารามิเตอร์การเชื่อมที่ไม่ถูกต้อง หรือการใช้วัสดุการเชื่อมคุณภาพต่ำ
- ฟิวชั่นที่ไม่สมบูรณ์: เมื่อโลหะเชื่อมไม่หลอมรวมกับโลหะฐานอย่างเหมาะสมจะทำให้เกิดจุดอ่อนในการเชื่อม สิ่งนี้สามารถเกิดขึ้นได้หากความเร็วในการเชื่อมเร็วเกินไป กระแสการเชื่อมต่ำเกินไป หรือการเตรียมข้อต่อไม่เพียงพอ ตัวอย่างเช่น หากขอบของโลหะฐานไม่ได้รับการทำความสะอาดหรือเอียงอย่างเหมาะสม การเชื่อมก็อาจเจาะได้ลึกไม่เพียงพอ ทำให้เกิดการหลอมรวมที่ไม่สมบูรณ์และแตกร้าวในที่สุด
- ความพรุน: ความพรุนคือการมีรูเล็กๆ ในโลหะเชื่อม เกิดจากการกักแก๊สไว้ระหว่างกระบวนการเชื่อม อาจเนื่องมาจากปัจจัยต่างๆ เช่น โลหะฐานสกปรก อิเล็กโทรดการเชื่อมแบบเปียก หรือการไหลของก๊าซป้องกันที่ไม่เหมาะสม รอยเชื่อมที่มีรูพรุนจะลดความแข็งแรงและมีแนวโน้มที่จะแตกร้าวภายใต้ความเครียด
- ขาดการเจาะ: การเจาะทะลุของรอยเชื่อมเข้าไปในโลหะฐานไม่เพียงพออาจส่งผลให้ข้อต่ออ่อนแอได้ สิ่งนี้สามารถเกิดขึ้นได้เมื่อกระแสการเชื่อมต่ำเกินไปหรือขนาดอิเล็กโทรดใหญ่เกินไป การเชื่อมที่ไม่มีการเจาะทะลุอาจไม่สามารถทนต่อแรงที่กระทำได้ นำไปสู่การเกิดรอยแตกร้าว
2. ความเครียดตกค้าง
ความเค้นตกค้างเป็นอีกปัจจัยสำคัญที่ทำให้เกิดรอยแตกร้าวในโครงที่เชื่อม ในระหว่างกระบวนการเชื่อม การทำความร้อนและความเย็นอย่างรวดเร็วของโลหะทำให้เกิดการขยายตัวและการหดตัวจากความร้อน การขยายตัวและการหดตัวที่ไม่สม่ำเสมอนี้สามารถสร้างความเค้นภายในภายในรอยเชื่อมและโลหะฐานโดยรอบได้
- ความเครียดจากความร้อน: เมื่อแนวเชื่อมเย็นตัวลง ก็จะเกิดการหดตัว หากโลหะโดยรอบจำกัดการหดตัว จะทำให้เกิดความเครียดจากความร้อนสูง ความเค้นเหล่านี้อาจเกินกำลังครากของโลหะ ทำให้เกิดการเสียรูปพลาสติกและแตกร้าวในที่สุด ตัวอย่างเช่น ในโครงเชื่อมขนาดใหญ่ ส่วนด้านนอกของรอยเชื่อมอาจเย็นตัวเร็วกว่าชิ้นส่วนด้านใน ทำให้เกิดการไล่ระดับความร้อนและความเข้มข้นของความเครียดอย่างมีนัยสำคัญ
- ความเครียดความยับยั้งชั่งใจ: ความเครียดจากการควบคุมเกิดขึ้นเมื่อชิ้นส่วนที่เชื่อมถูกยึดอย่างแน่นหนาในระหว่างกระบวนการเชื่อม สิ่งนี้จะจำกัดการเคลื่อนที่ตามธรรมชาติของโลหะในขณะที่โลหะขยายตัวและหดตัว ซึ่งนำไปสู่การสะสมของความเค้นสูง ตัวอย่างเช่น หากโครงที่เชื่อมถูกยึดไว้กับโต๊ะทำงานอย่างแน่นหนาในระหว่างการเชื่อม อุปกรณ์ยึดเหนี่ยวอาจทำให้เกิดความเข้มข้นของความเค้นที่ข้อต่อการเชื่อม และเพิ่มโอกาสที่จะเกิดการแตกร้าว
3. ประเด็นที่มีสาระสำคัญ
คุณภาพและคุณสมบัติของโลหะฐานและวัสดุอุดรอยเชื่อมยังมีบทบาทสำคัญในการเกิดรอยแตกร้าวในโครงที่เชื่อมอีกด้วย
- วัสดุที่เข้ากันไม่ได้: การใช้วัสดุอุดรอยเชื่อมที่ไม่เข้ากันกับโลหะฐานอาจทำให้เกิดการแตกร้าวได้ โลหะต่างๆ มีค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน จุดหลอมเหลว และองค์ประกอบทางเคมีที่แตกต่างกัน หากวัสดุตัวเติมไม่ตรงกับโลหะฐาน ก็อาจทำให้เกิดปัญหา เช่น การหลอมรวมที่ไม่ดี ความเปราะบาง และความเข้มข้นของความเค้นที่ส่วนต่อประสานการเชื่อม
- ข้อบกพร่องของโลหะฐาน: ข้อบกพร่องที่มีอยู่แล้วในโลหะฐาน เช่น การรวมตัว การเคลือบหรือรอยแตกร้าว สามารถทำหน้าที่เป็นจุดเริ่มต้นของรอยแตกร้าวได้ ข้อบกพร่องเหล่านี้สามารถลดความแข็งแรงของโลหะฐานและทำให้เสี่ยงต่อการแตกร้าวในระหว่างกระบวนการเชื่อมหรือภายใต้การโหลดในภายหลัง
4. โหลดความเมื่อยล้า
เฟรมที่เชื่อมมักมีการโหลดแบบวนตลอดอายุการใช้งาน การรับน้ำหนักจากความล้าอาจทำให้เกิดรอยแตกร้าวและแพร่กระจายในแนวเชื่อมและโลหะฐานได้
- ความเครียดซ้ำซาก: หากโครงเชื่อมสัมผัสกับความเครียดซ้ำๆ เช่น การสั่นสะเทือนหรือโหลดที่ผันผวน รอยแตกเล็กๆ อาจก่อตัวขึ้นที่จุดที่มีความเข้มข้นของความเครียด เมื่อเวลาผ่านไป รอยแตกเหล่านี้อาจขยายใหญ่ขึ้นและนำไปสู่ความล้มเหลวของเฟรมในที่สุด ตัวอย่างเช่น ในโครงเชื่อมที่ใช้กับเครื่องจักร แรงไซคลิกที่เกิดจากการทำงานของเครื่องจักรอาจทำให้เกิดการแตกร้าวเมื่อยล้าที่ข้อต่อเชื่อม
- ความเข้มข้นของความเครียด: ความเข้มข้นของความเครียดเกิดขึ้นที่ความไม่ต่อเนื่องทางเรขาคณิต เช่น รอยเชื่อม รอยบาก หรือรู บริเวณเหล่านี้มีระดับความเครียดที่สูงกว่าเมื่อเทียบกับส่วนอื่นๆ ของเฟรม ภายใต้การโหลดแบบวน ความเข้มข้นของความเครียดสามารถเร่งกระบวนการการเติบโตของรอยแตกได้
วิธีแก้ไขรอยแตกร้าวในโครงที่เชื่อม
1. การตรวจจับรอยแตก
ขั้นตอนแรกในการซ่อมรอยแตกร้าวในโครงที่เชื่อมคือการตรวจจับรอยแตกร้าวอย่างแม่นยำ มีวิธีการทดสอบแบบไม่ทำลายสำหรับการตรวจจับรอยแตกร้าวหลายวิธี:
- การตรวจสอบด้วยสายตา: นี่เป็นวิธีที่ง่ายและธรรมดาที่สุด การตรวจสอบด้วยสายตาสามารถเผยให้เห็นรอยแตกบนพื้นผิวและข้อบกพร่องในการเชื่อมที่ชัดเจน อย่างไรก็ตามอาจไม่สามารถตรวจจับรอยแตกร้าวภายในหรือรอยแตกเล็กๆ ที่ซ่อนอยู่ใต้พื้นผิวได้
- การทดสอบการแทรกซึมของสีย้อม: การทดสอบการแทรกซึมของสีย้อมเกี่ยวข้องกับการใช้สีย้อมกับพื้นผิวของรอยเชื่อม สีย้อมจะซึมเข้าไปในรอยแตก และหลังจากเอาสีย้อมส่วนเกินออกแล้ว ให้ใช้ดีเวลลอปเปอร์เพื่อทำให้มองเห็นรอยแตกได้ วิธีนี้ใช้ได้ผลดีในการตรวจจับรอยแตกร้าวที่พื้นผิวและช่องเปิด
- การทดสอบอัลตราโซนิก: การทดสอบอัลตราโซนิกใช้คลื่นเสียงความถี่สูงในการตรวจจับรอยแตกภายใน ทรานสดิวเซอร์ใช้ในการส่งคลื่นอัลตราโซนิกเข้าไปในโลหะ และตรวจพบและวิเคราะห์การสะท้อนจากรอยแตกร้าวหรือข้อบกพร่องอื่นๆ วิธีนี้สามารถตรวจจับรอยแตกทั้งที่พื้นผิวและภายใน
2. ซ่อมแซมรอยแตกร้าว
เมื่อตรวจพบรอยแตกแล้ว ขั้นตอนต่อไปคือการซ่อมแซม วิธีการซ่อมแซมขึ้นอยู่กับขนาด ตำแหน่ง และความรุนแรงของรอยแตกร้าว
- การเจียรและการเชื่อมซ้ำ: สำหรับรอยแตกร้าวบนพื้นผิวเล็กๆ สามารถกลบรอยแตกร้าวเพื่อเอาวัสดุที่ชำรุดออกได้ จากนั้นทำความสะอาดบริเวณนั้นและให้ความร้อนล่วงหน้าหากจำเป็น จากนั้นจึงทำการเชื่อมใหม่โดยใช้เทคนิคการเชื่อมและวัสดุตัวเติมที่เหมาะสม สิ่งสำคัญคือต้องแน่ใจว่าการหลอมรวมและการเจาะที่เหมาะสมในระหว่างกระบวนการเชื่อมซ้ำเพื่อป้องกันการแตกร้าวเพิ่มเติม
- การเชื่อมซ้อนทับ: ในบางกรณี การซ้อนรอยเชื่อมสามารถใช้เพื่อซ่อมแซมรอยแตกร้าวขนาดใหญ่หรือเพื่อเสริมความแข็งแรงให้กับพื้นที่ที่อ่อนแอของเฟรมได้ ชั้นของโลหะเชื่อมจะถูกวางทับบริเวณที่แตกร้าวเพื่อเพิ่มความแข็งแรง การทับซ้อนของการเชื่อมควรได้รับการออกแบบอย่างระมัดระวังเพื่อให้ตรงกับคุณสมบัติของโลหะฐานและเพื่อลดความเค้นตกค้างให้เหลือน้อยที่สุด
- บรรเทาความเครียด: หลังจากการซ่อมแซมรอยแตกร้าว สามารถดำเนินการบำบัดด้วยความร้อนเพื่อบรรเทาความเครียดเพื่อลดความเค้นตกค้างในโครงที่เชื่อม ซึ่งเกี่ยวข้องกับการทำความร้อนเฟรมจนถึงอุณหภูมิที่กำหนดและคงไว้เป็นระยะเวลาหนึ่ง ตามด้วยการระบายความร้อนอย่างช้าๆ การบรรเทาความเครียดสามารถปรับปรุงความต้านทานต่อความเมื่อยล้าและความสมบูรณ์โดยรวมของเฟรมได้
มาตรการป้องกัน
เพื่อหลีกเลี่ยงไม่ให้โครงที่เชื่อมเกิดการแตกร้าวในอนาคต ให้ใช้มาตรการป้องกันหลายประการ:
- เทคนิคการเชื่อมที่เหมาะสม: ตรวจสอบให้แน่ใจว่าช่างเชื่อมได้รับการฝึกอบรมอย่างเหมาะสมในเทคนิคการเชื่อมที่ถูกต้อง ซึ่งรวมถึงการใช้พารามิเตอร์การเชื่อมที่เหมาะสม เช่น กระแสการเชื่อม แรงดันไฟฟ้า และความเร็ว และปฏิบัติตามขั้นตอนการเตรียมข้อต่อที่เหมาะสม
- การควบคุมคุณภาพ: ใช้ระบบควบคุมคุณภาพที่เข้มงวดสำหรับกระบวนการเชื่อม ซึ่งรวมถึงการตรวจสอบคุณภาพโลหะฐานและวัสดุตัวเติมการเชื่อม การตรวจสอบพารามิเตอร์กระบวนการเชื่อม และการดำเนินการทดสอบแบบไม่ทำลายบนโครงที่เชื่อม
- การเพิ่มประสิทธิภาพการออกแบบ: ปรับการออกแบบโครงเชื่อมให้เหมาะสมเพื่อลดความเข้มข้นของความเค้นให้เหลือน้อยที่สุด ซึ่งอาจรวมถึงการใช้การเปลี่ยนผ่านที่ราบรื่น การหลีกเลี่ยงมุมที่แหลมคม และการให้การสนับสนุนและการเสริมกำลังที่เพียงพอในพื้นที่วิกฤติ
บทสรุป
การแตกร้าวในโครงที่เชื่อมอาจเกิดจากปัจจัยหลายประการ รวมถึงข้อบกพร่องในการเชื่อม ความเค้นตกค้าง ปัญหาเกี่ยวกับวัสดุ และความเหนื่อยล้า ด้วยการทำความเข้าใจสาเหตุเหล่านี้และดำเนินมาตรการป้องกันที่เหมาะสม เราสามารถลดการเกิดรอยแตกร้าวในโครงที่เชื่อมได้ หากเกิดรอยแตกร้าว การตรวจจับที่แม่นยำและเทคนิคการซ่อมแซมที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือของเฟรม

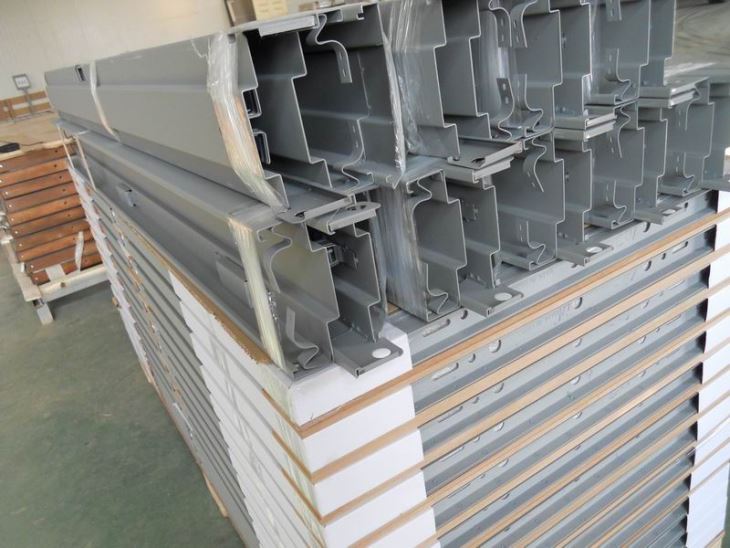

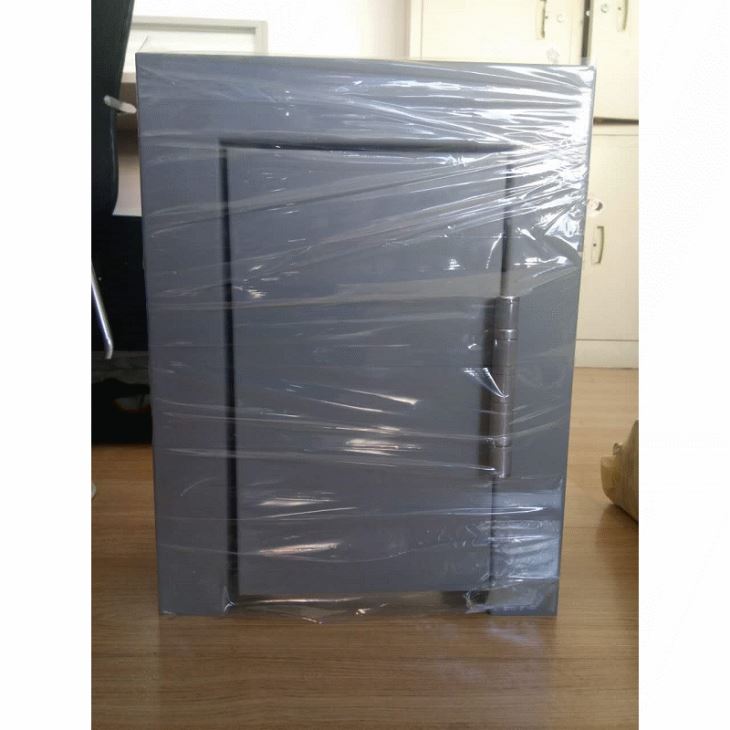

ในฐานะที่เป็นโครงเชื่อมฉันมุ่งมั่นที่จะจัดหาโครงเชื่อมคุณภาพสูงและให้คำแนะนำอย่างมืออาชีพเกี่ยวกับการป้องกันและซ่อมแซมการแตกร้าว หากคุณอยู่ในตลาดเพื่อโครงเหล็กหรือน็อคดาวน์เฟรมหรือหากคุณมีคำถามใดๆ เกี่ยวกับรอยแตกร้าวของเฟรมที่เชื่อม โปรดติดต่อเราเพื่อขอการอภิปรายโดยละเอียดและการจัดซื้อที่เป็นไปได้
อ้างอิง
- คู่มือการเชื่อม, สมาคมการเชื่อมแห่งอเมริกา
- ความล้าของโลหะในงานวิศวกรรม โดย Norman E. Dowling
- คู่มือการทดสอบแบบไม่ทำลาย American Society for Nondestructive Testing
